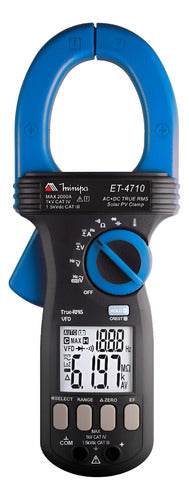

Alicate Amperimetro Digital P/ Painel Solar - Et-4710 Minipa

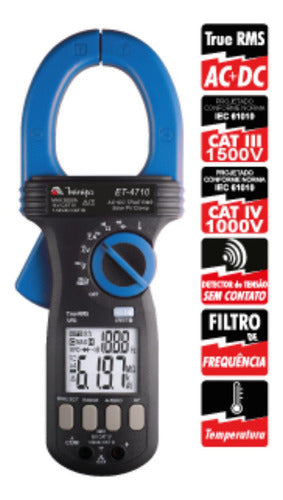

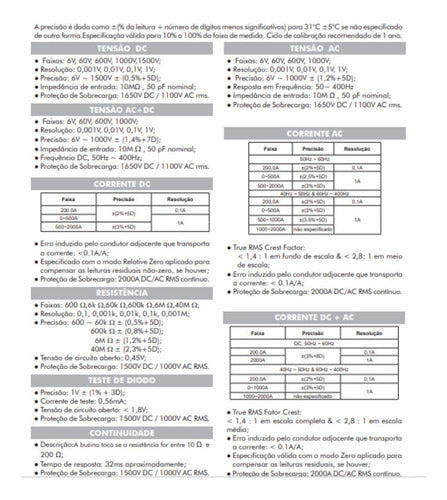

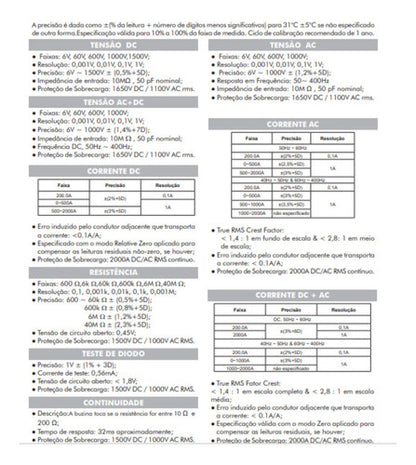

APLICAÇÕES Esse equipamento é projetado para ser aplicado ao redor ou removido de condutores perigosos não isolados. Mas ainda assim, deve-se usar equipamento de proteção individual se as partes perigosas sob tensão na instalação onde a medição deve ser realizada puderem ser acessíveis. SEGURANÇA Este instrumento está de acordo com a norma IEC61010-1 Categoria III 1500V / Categoria IV 1000V e dupla isolação. Como determinado pela norma de segurança NR-10, utilize sempre equipamentos de proteção individual. Sempre leia as informações de segurança e regras para operação segura contidas no manual de instruções. GERAL A precisão é dada como (% da leitura + número de dígitos menos significativos) para 31C 5C se não especificado de outra forma. Especificação válida para 10% a 100% da faixa de medida. Ciclo de calibração recomendado de 1 ano. CARACTERÍSTICAS Display: 3-5/6 dígitos 6000 contagens & 3-1/2 dígitos 1.999 contagens para Hz; True RMS AC+DC; Polaridade: Automático; Indicação de Bateria Fraca: O símbolo será exibido; Mudança de Faixa: Automática/ Manual; Taxa de atualização: 5 por segundo nominal; Luz de Fundo; Função APO: aproximadamente 34 minutos; Consumo APO: 10A; Abertura da garra e diâmetro do condutor: 55mm max; Modo de captura CREST-MAX de 5ms; Função Data Hold; Modo Relativo-Zero; Detecção de Tensão Sem Contato (NCV); Identificação de Linha Viva (Live); Temperatura de operação: 0C a 40C; Umidade relativa: Umidade relativa máxima 80% para temperatura até 31C, diminuindo linearmente até 50% de umidade relativa a 40C; Temperatura de armazenamento: -20C a 60C, < 80% R.H. (com a bateria removida); Alimentação: 2 pilhas alcalinas de 1,5V AA; Altitude de Operação: até 2000 metros; Segurança/Conformidade: de acordo com a IEC/ EN/BSEN/CSA_C22.2_No./UL do 61010-1 Ed. 3.1 & 61010-2-032 Ed. 4.0 às categorias de medição CAT IV 1000V AC & DC / CAT III 1500V. Dimensão: 264(A) X 97(L) X 43(P)mm; Peso: 608 gramas; ACESSÓRIOS Pontas de Prova (1 par); Bolsa de transporte(1 un.); Termopar tipo K (1 un.). TENSÃO DC Faixas: 6V, 60V, 600V, 1000V, 1500V; Resolução: 0,001V, 0,01V, 0,1V, 1V; Precisão: 6V ~ 1500V (0,5%+5D); Impedância de entrada: 10Mohm , 50 pF nominal; Proteção de Sobrecarga: 1650V DC / 1100V AC rms. TENSÃO AC Faixas: 6V, 60V, 600V, 1000V; Resolução: 0,001V, 0,01V, 0,1V, 1V; Precisão: 6V ~ 1000V (1,2%+5D); Resposta em Frequência: 50~ 400Hz Impedância de entrada: 10M ohm , 50 pF nominal; Proteção de Sobrecarga: 1650V DC / 1100V AC rms. TENSÃO AC+DC Faixas: 6V, 60V, 600V, 1000V; Resolução: 0,001V, 0,01V, 0,1V, 1V; Precisão: 6V ~ 1000V (1,4%+7D); Impedância de entrada: 10M W , 50 pF nominal; Frequência DC, 50Hz ~ 400Hz; Proteção de Sobrecarga: 1650V DC / 1100V AC rms. CORRENTE DC Erro induzido pelo condutor adjacente que transporta a corrente: < 0.1A/A; Especificado com o modo Relative Zero aplicado para compensar as leituras residuais não-zero, se houver; Proteção de Sobrecarga: 2000A DC/AC RMS contínuo. CORRENTE AC True RMS Crest Factor: < 1,4 : 1 em fundo de escala & < 2,8: 1 em meio de escala; Erro induzido pelo condutor adjacente que transporta a corrente: < 0.1A/A; Proteção de Sobrecarga: 2000A DC/AC RMS contínuo. RESISTÊNCIA Faixas: 600 W, 6k W, 60k W, 600k W, 6M W, 40M W; Resolução: 0,1, 0,001k, 0,01k, 0,1k, 0,001M; Precisão: 600 ~ 60k W (0,5%+5D); 600k W (0,8%+5D); 6M W (1,2%+5D); 40M W (2,3%+5D); Tensão de circuito aberto: 0,45V; Proteção de Sobrecarga: 1500V DC / 1000V AC RMS. CORRENTE DC + AC True RMS Fator Crest: < 1,4 : 1 em escala completa & < 2,8 : 1 em escala média; Erro induzido pelo condutor adjacente que transporta a corrente: < 0.1A/A; Especificação válida com o modo Zero aplicado para compensar as leituras residuais, se houver; Proteção de Sobrecarga: 2000A DC/AC RMS contínuo. TESTE DE DIODO Precisão: 1V (1% + 3D); Corrente de teste: 0,56mA; Tensão de circuito aberto: < 1,8V; Proteção de Sobrecarga: 1500V DC / 1000V AC RMS. CONTINUIDADE Descrição: A buzina toca se a resistência for entre 10 ohm e 200 ohm; Tempo de resposta: 32ms aproximadamente; Proteção de Sobrecarga: 1500V DC / 1000V AC RMS. CAPACITÂNCIA Faixas: 60nF, 600nF, 6F, 60F, 600F, 2000F; Resolução: 0,01nF, 0,1nF, 0,001F, 0,01F, 0,1F, 1F; Precisão: 60nF~6F (2%+5D); 60F~600F (3,5%+5D); 2000F (4%+5D); Precisões com capacitor de filme ou melhor; Coeficiente de temperatura: 0,25 x (precisão especificada)/ C @(0C -- 18C ou 28C -- 40C); Proteção de Sobrecarga: 1500V DC / 1000V AC RMS. DETECÇÃO DE TENSÃO SEM CONTATO (NCV) Indicação: Segmentos de gráfico de barras e sons sonoros proporcionais à força do campo; Frequência de detecção: 50/60Hz; Antena de detecção: Parte superior da mandíbula estacionária; Proteção de Sobrecarga: 1500V DC / 1000V AC RMS. VFD AC (com filtro passa-baixo) Não especificado para frequência fundamental > 400Hz; A precisão diminui linearmente de 2% + 60D @ 200Hz para 7% + 80D @ 400Hz; Modo de captura CREST-MAX; Precisão: Precisão especificada mais 250 dígitos para alterações > 5ms de duração; Proteção de Sobrecarga: 1650V DC / 1100V AC RMS. TEMPERATURA Faixas: -50C ~ 1000C; -58F ~ 1832F; Precisão: -40 ~ 1000C (0,3% + 4C); -58 ~ 1832F (0,3% + 6F); Faixa de termopares tipo K e precisão não incluídas Proteção de Sobrecarga: 1500V DC / 1000V AC RMS. FREQUÊNCIA DE REDE Precisão: (0,1%+4D); A sensibilidade VFD decresce linearmente de 10% F.S. @ 200Hz para 40% F.S. @ 400Hz; Se houver offset DC, não mais de 50% de Sine RMS; Se houver offset DC, não mais de 100V. Proteção de Sobrecarga: 1650V DC / 1100V AC RMS; 2000A DC/AC RMS contínuo.
