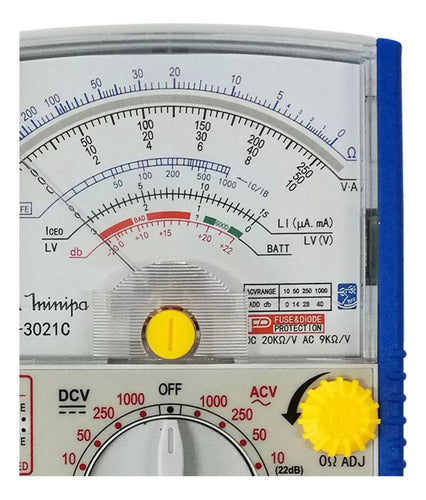

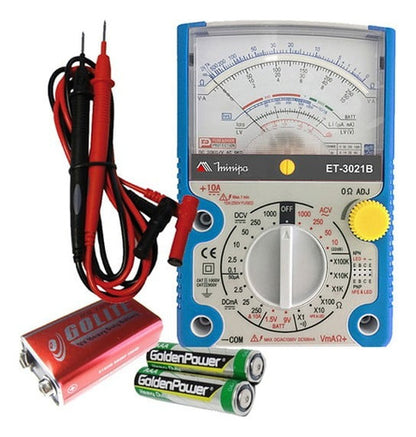

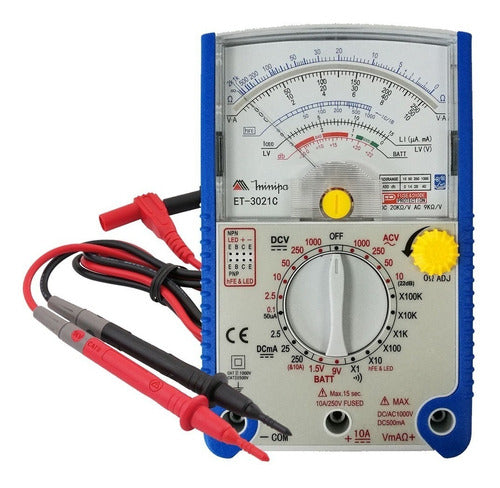

Multimetro Analogico Prof. Minipa Et-3021c Novo Et-3021a

APLICAÇÕES Este instrumento pode ser usado na medida de Tensão DC e AC e Corrente DC de sinais com resposta rápida, com a comodidade de não se preocupar com baterias descarregadas quando a medida for apenas de tensão ou corrente. Em circuitos eletrônicos, pode efetuar medidas de resistência de componentes, decibéis, além do teste de ganho e fuga de corrente para transistores, baterias e continuidade. Tensão AC: 1000V Tensão DC: 1000v Corrente DC: 200µ/2m/20m/200m/2/10A Resistência: 2k/20k/200k/2M/20M/200MO Decibéis: -22~+62dB Teste de Diodo: sim Teste de Bateria: sim Teste hFE: sim Transitor Iceo: sim Teste de Continuidade/Dido: sim Categoria de Segurança: CAT III 500V Precisão Básica: 3,00% Alimentação: 2x1,5V AA/1x9V Garantia: 12 meses Especificações Gerais • Display: Analógico • Proteção do Circuito: Fusível 0,5A/250V 10A/250V • Ambiente de Operação: 0°C a 40°C, RH = 90% • Ambiente de Armazenamento: -10ºC a 50ºC, RH = 80% • Alimentação: 2 baterias AAA 1,5V e uma bateria 9V. • Dimensões: 171(A) x 108(L) x 37(P) mm • Peso: Aprox. 370g (Incluindo as baterias) Especificações Elétricas Precisão está especificada em porcentagem do fundo da escala (±% fs) ou do arco de escala (±% as). Sendo válida na faixa de temperatura de 23°C ± 5°C, RH < 75% • Tensão DC Faixas: 0,1V, 2,5V, 10V, 50V, 250V e 1000V Precisão: ± 3,0% fs demais faixas ± 4,0% fs da faixa de 1000V Impedância de entrada: 20k¿/V Proteção de sobrecarga: 250V AC/DC para 0,1V, 2,5V, 10V 1000V AC/DC para as demais faixas • Tensão AC Faixas: 10V, 50V 250V e 1000V Precisão: ± 4,0% fs demais faixas ± 5,0% fs da faixa de 1000V Impedância de entrada: 9k¿/V Faixa de Frequência: 40 ~ 10kHz Proteção de sobrecarga: 250V AC/DC para 10V e 50V 1000V AC/DC para as demais faixas • Corrente DC Faixas: 0,5mA, 2,5mA, 25mA, 250mA e 10A Precisão: ± 3,0% fs demais faixas ± 4,0% fs da faixa de 10A Queda de tensão de 250mV Proteção de sobrecarga: fusível 0,5A/250V e 10A/250V para escala de 10A tempo de teste inferior a 1 minuto. • Resistência Faixas: x1, x10, x100, x1k,x10k,x100k Precisão: ± 3,0% arco de escala Leitura de Meio de Escala: 20¿, 200¿, 2k¿, 20k¿, 200k¿,2M¿ Proteção de sobrecarga: 250V AC/DC • Decibel (dB) Faixas: -22 a +62dB (utilizado para todas as faixas de ACV). 10V: x1 50V: +14dB 250V: +28dB 1000V: +40dB • Transistor (hFE) Faixas: 0~1000 Precisão: valor aproximado Tipo: NPN/PNP • Teste de Diodo Faixas: x1, x10, x100, x1k, x100k Tensão do Circuito Aberto: 3V DC (típico) ACESSÓRIOS 1. Manual de Instruções 2. Pontas de prova (par) 3. Pilhas
